平面轮廓铣参数讲解

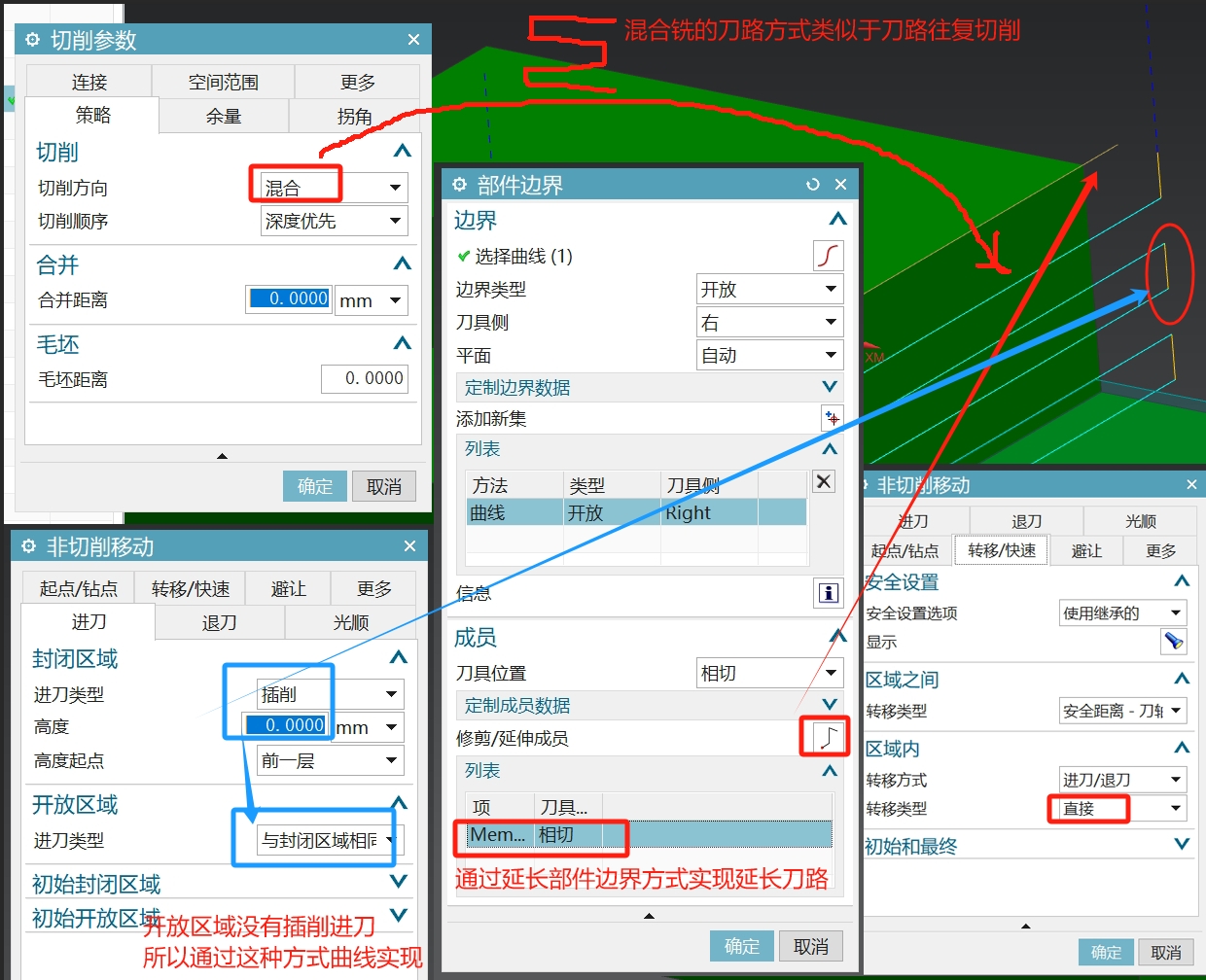

 平面轮廓铣相较于平面铣的优势就是有一个混合模式，确定就是只能铣一刀(不能附加刀路)，对于侧壁量很小的余量可以使用，如果侧壁量大就不适合使用这种方式，例如侧壁余量1.5mm，我需要用3刀铣干净侧壁，那么这个时候就需要用到附加刀路，而平面轮廓铣只能一刀铣，所以不适合这种大侧壁量的铣削。 参数设置： 切削参数--策略--切削方向--混合 非切削移动--转移快速--区域内--转移类型--直接（目的是不让抬到到安全高度后再进刀） 非切削移动--进刀--封闭区域进刀类型改为插削，插削高度改为0--将开放区域进刀类型改为与封闭区域相同 调刀轨往外延申：方法是改边界的长度，：：： 指定部件边界--成员--列表--选中列表成员--点击修建延伸成员按钮--将起点和终点距离都加一个刀的半径长度多一点，例如106--确定
