# 常用刀具的创建及使用场景

## 1使用场景

常用刀具

```
平刀：开粗，飞平面，清尖角

球刀：曲面加工，清R角

鼻刀：斜面加工，模具用的较多

倒角刀：正面倒角

棒棒糖刀：倒扣曲面加工

鼓形刀：倒扣曲面加工（不常用）

T型刀：倒扣垂直面

燕尾刀：方向倒角（不常用）
```

定制刀具

```
定心钻：钻孔定位
钻头：钻孔加工
沉头孔：工艺孔，面倒角
铰刀：铰孔
丝锥：攻丝
螺纹刀：单牙螺纹刀，三牙螺纹刀，全牙螺纹刀

#以下三种刀不常用价格贵
内R倒角刀：外圆倒角加工
正反倒角刀：正反面倒角加工
仿型刀：产品特殊造型加工
```

## 2创建一把45度倒角刀

```
创建刀具--CHAMFER_MILL（第二个图标）--系统名称输入D10a45--确定--直径输入10，倒斜长度C输入2，其它的参数基本不用管--确定
```

## 3创建一把球刀

```
创建刀具--BALL_MILL（第三个图标）--系统名称输入R3--确定--直径输入6--确定
```

## 4创建一把棒棒糖刀

```
创建刀具--SPHERICAL_MILL（第四个图标）--系统名称输入b6--确定--直径输入12，颈部直径输入8--确定
```

## 5创建一把鼓形刀

```
创建刀具--鼓形刀（第七个图标）--系统名称输入d20b30--确定--直径输入20，鼓半径输入30，刀刃长度30--Y中心的值输入15(刀刃长度的一半就是15)--确定
```

## 6创建一把T型刀

```
创建刀具--T形刀（第八个图标）--系统名称输入d12t--确定--直径输入12，颈部直径输入5，刀刃长度3--确定
```

## 7创建一把燕尾刀

```
创建刀具--燕尾刀（第九个图标）--系统名称输入d15a-45--确定--直径输入15，锥角输入45--确定
```
## 8自定义一把燕尾刀
![](http://img.tangyingjie.com/20250724101947.jpg) |
```
创建刀具--类型mill_planar--子类型MILL_USER_DEFINED（自定义刀具）--系统名称自定义燕尾刀--确定
操作：
1删掉列表所有成员
2直线长度10，其余参数0（底面半径是10，也就是说直径是20）
3点击添加新集按钮--直线长度7，圆弧起始角135度（也就是说135度斜边的长度是7mm，7大于倒角斜边的长度3.5，合适）
4点击添加新集按钮--直线长度50，圆弧起始角90度（也就是说刀杆长50）
5点击跟踪点按钮--删掉一个跟踪点----直径20，距离0--确定
```

# 钻孔类刀具介绍

## **1. 钻孔类刀具**

| **子类型**     | **中文名称** | **功能与特点**                                               |
| -------------- | ------------ | ------------------------------------------------------------ |
| **STD_DRILL**  | 标准麻花钻   | 通用钻孔刀具，适用于通孔或盲孔（如Φ3~Φ20mm），刃角通常为118°或135°。 |
| **STEP_DRILL** | 阶梯钻       | 多直径钻头，可一次性加工不同直径的台阶孔（如沉头螺钉孔）。   |
| **CORE_DRILL** | 扩孔钻       | 用于扩大预钻孔或修正孔的位置精度，刚性高，多刃设计。         |

------

## **2. 定位与倒角类刀具**

| **子类型**           | **中文名称** | **功能与特点**                                               |
| -------------------- | ------------ | ------------------------------------------------------------ |
| **CENTERDRILL**      | 中心钻       | 预加工中心定位孔（60°锥角），为车床顶尖或后续钻孔提供基准（[详见前文](https://bot.n.cn/chat/ff8ed91495814f819c34226be840957d?src=360_llq#)）。 |
| **SPOT_FACING_TOOL** | 锪平面刀具   | 在孔口加工小平面（如螺栓头接触面），确保装配平整。           |
| **COUNTER_SINK**     | 锥形沉头孔刀 | 加工锥形沉孔（如82°或90°），用于沉头螺钉安装。               |
| **BACK_COUNTERSINK** | 反向锥孔刀   | 从工件背面加工锥形沉孔，特殊场景使用。                       |
| **COUNTER_BORE**     | 圆柱沉头孔刀 | 加工平底沉孔（如六角螺栓头座），深度和直径可精确控制。       |

------

## **3. 镗孔与精加工刀具**

| **子类型**             | **中文名称** | **功能与特点**                                               |
| ---------------------- | ------------ | ------------------------------------------------------------ |
| **BORING_BAR_STD**     | 标准镗刀杆   | 用于精镗孔，调整范围广（如微调镗刀），提高孔径精度和表面质量。 |
| **BORING_BAR_CHAMFER** | 倒角镗刀杆   | 镗孔同时加工孔口倒角，复合功能。                             |
| **REAMER**             | 铰刀         | 对预钻孔进行精加工，达到H7~H9级公差，刃数多（4~8刃），切削量小。 |

------

## **4. 螺纹加工刀具**

| **子类型**      | **中文名称** | **功能与特点**                                              |
| --------------- | ------------ | ----------------------------------------------------------- |
| **TAP**         | 丝锥         | 加工内螺纹（如M6、1/4"-20UNF），分切削丝锥和挤压丝锥。      |
| **THREAD_MILL** | 螺纹铣刀     | 通过铣削加工内/外螺纹，适用于大直径或高硬度材料，灵活性高。 |

------

## **5. 其他特殊刀具**

| **子类型**       | **中文名称**   | **功能与特点**                                     |
| ---------------- | -------------- | -------------------------------------------------- |
| **T_CUTTER**     | T型槽铣刀      | 加工T型槽（如机床工作台槽），刃部呈T字形。         |
| **CARRIER**      | 刀柄           | 非切削刀具，用于夹持其他刀头（如模块化镗刀系统）。 |
| **MCT_POCKET**   | 多功能口袋铣刀 | 加工型腔或 pockets，多用于模具。                   |
| **MILL**         | 通用铣刀       | 非孔加工专用，但可用于铣削孔或轮廓（如立铣刀）。   |
| **CHAMFER_MILL** | 倒角铣刀       | 加工孔口或边缘倒角（如45°倒角），也可用于去毛刺。  |

------

## **6快速记忆技巧**

- **含“DRILL”**：钻孔类（如STD_DRILL、STEP_DRILL）。
- **含“COUNTER”**：沉孔加工（如COUNTER_SINK、COUNTER_BORE）。
- **含“BORING”**：镗孔精修（如BORING_BAR_STD）。
- **含“MILL”**：铣削相关（如THREAD_MILL、CHAMFER_MILL）。

# 钻孔类刀具创建

## 1定心钻创建

```
创建刀具--类型hole_making--子类型SPOT_DRILL(定心钻)--系统名称d8A90--确定--直径输入8，刀尖角度90--确定
```

## 2钻头创建

```
创建刀具--类型hole_making--子类型STD_DRILL(钻头)--系统名称d10A118--确定--直径输入10，刀尖角度118--确定
```

## 3定心钻创建

```
创建刀具--类型hole_making--子类型CENTERDRILL(中心钻)--系统名称d10A90--确定--直径输入10，夹角90，刀尖角度179.999--确定
```

## 4铰刀创建

```
创建刀具--类型hole_making--子类型REAMER(铰刀)--系统名称d10--确定--直径输入10，颈部直径输入8，刀刃长度20--确定
```

## 5丝锥创建

```
创建刀具--类型hole_making--子类型TAP(丝锥)--系统名称TAP20 --确定--直径输入20，颈部直径输入18，刀刃长度60--确定
```

## 6螺纹铣刀创建

```
#单牙：刀刃长度=螺距
#三牙：刀刃长度=螺距x3
#全牙：要根据购买的刀具参数说明填写实际的刀刃长度

创建刀具--类型hole_making--子类型THREAD_MILL(螺纹铣刀)--系统名称D20S2 --确定--直径输入20，颈部直径输入18，螺距输入2，刀刃长度2--确定
```

## 7内R倒角刀创建

| ![](http://img.tangyingjie.com/20250505114138.png) | ![](http://img.tangyingjie.com/20250505115132.jpg) |
| -------------------------------------------------- | -------------------------------------------------- |

```

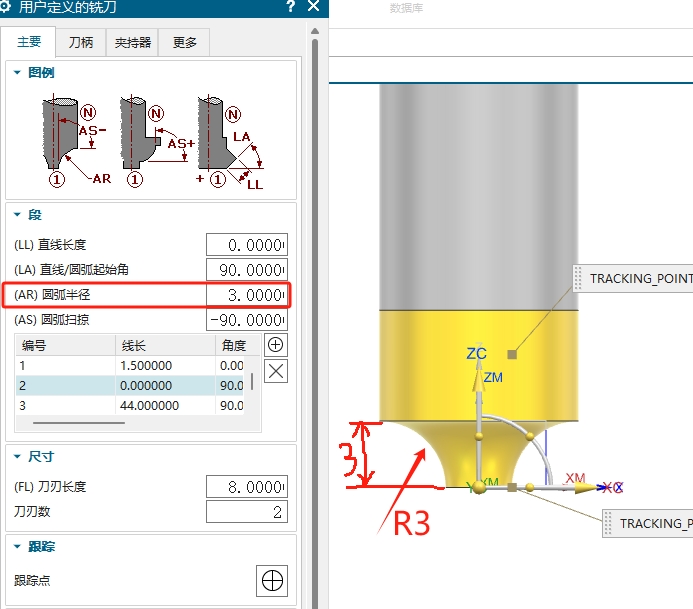

创建刀具--类型mill_planar--子类型MILL_USER_DEFINED(用户自定义铣刀模板)--系统名称输入NR3--确定：
#主要

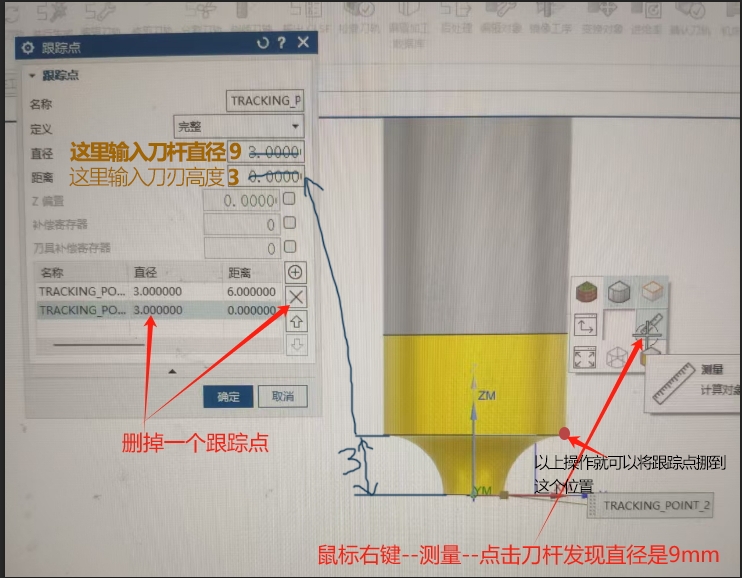

点击列表里的编号2，然后将圆弧半径改成我们自己要倒圆角的半径值3
点击跟踪点按钮--默认列表中有2个跟踪点，删掉一个，然后策略一下刀杆的直径是9mm，

圆弧半径是3，那么高度就是3，
```

## 8正反倒角刀创建

| 刀具创建                                           | 刀具跟踪点设置                                     |
| -------------------------------------------------- | -------------------------------------------------- |
| ![](http://img.tangyingjie.com/20250505125115.jpg) | ![](http://img.tangyingjie.com/20250505133247.jpg) |

```

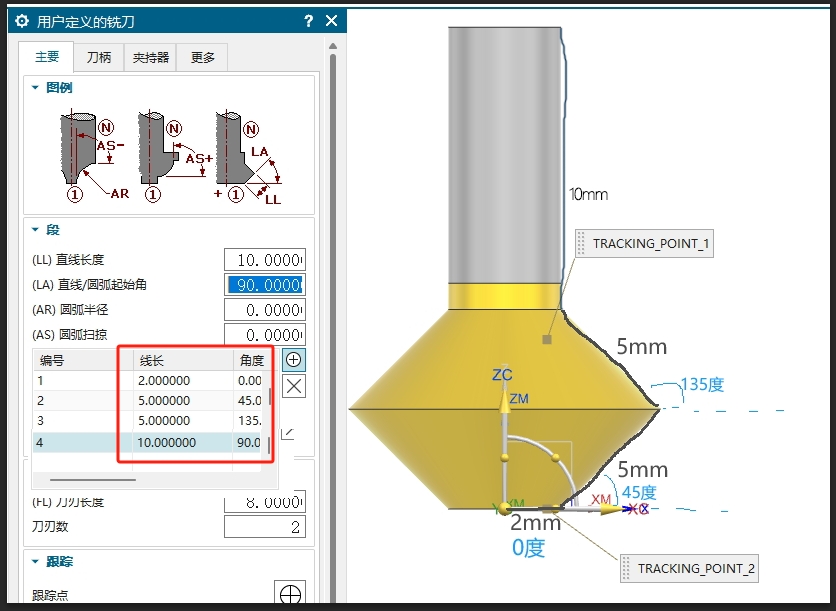

创建刀具--类型mill_planar--子类型MILL_USER_DEFINED(用户自定义铣刀模板)--系统名称输入zfdj--确定:
#主要
将列表里的编号都删掉
直线长度：2（随便输入），然后点列表旁边的+号创建第二个参数，长度输入5，“直线/圆弧起始角”输入45，再次点击列表旁边的+号创建第三个参数，长度输入5，“直线/圆弧起始角”输入135度，以此类推，画出形状（如上图所示）

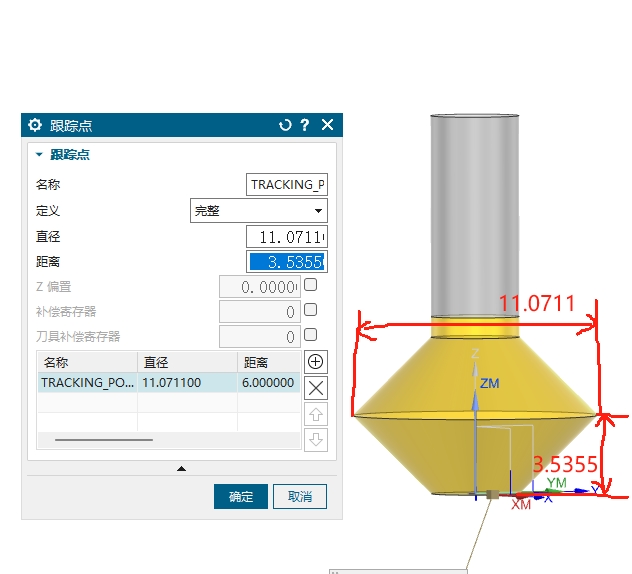

跟踪点设置：
1点击跟踪点按钮，然后删除掉一个列表里的跟踪点（只留一个跟踪点）
2右键鼠标--选择测量--策略刀具中间的圆弧直径是11.0711，然后将此值填入刀直径文本框中，然后再测量一下刀刃斜边的垂直距离是3.5355mm，将此值填入到距离文本框中
```

## 9刀架和刀槽的创建

用途

```
#不常用，使用刀库才会用得到
刀架：刀具分类，机床分类
刀槽：管理刀具号
```

1刀架创建

```
创建刀具--类型mill_planar--刀具子类型CARRIER（刀架）--系统名称"1号机"--确定--确定

创建刀具--类型mill_planar--刀具子类型CARRIER（刀架）--系统名称"2号机"--确定--确定

```

2刀槽创建

```
在机床视图中选中“1号机”--然后点击创建刀具--类型mill_planar--刀具子类型MCT_POCKET--机床视图选1号机--系统名称1-1--确定--刀槽编号输入1--确定

在机床视图中选中“1号机”--然后点击创建刀具--类型mill_planar--刀具子类型MCT_POCKET--机床视图选1号机--系统名称1-2--确定--刀槽编号输入2--确定
```
