槽铣削

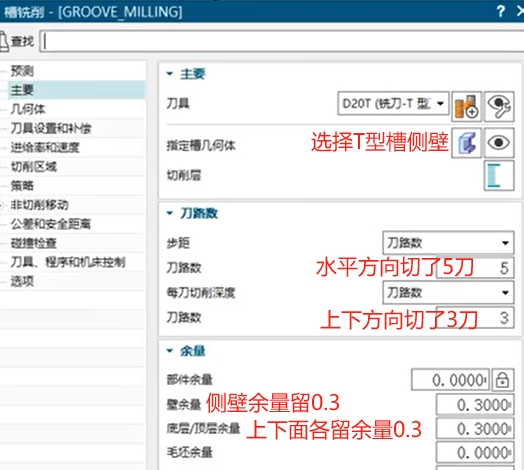

槽铣削：  创建工序--槽铣削--几何体WORKPIECE--确定 创建刀具 ``` 新建刀具--名称D20T--直径输入20，颈部直径9mm，刀刃长度4 #直径 因为单边槽宽5mm，那么T型刀的两侧合计总长就是10mm，还需要给一个刀杆的尺寸，所以T型刀直径取20mm #颈部直径 因为单边槽宽5mm，所以双边就是10mm，用T型刀直径20-二个槽宽10=10mm，同时要不要刀杆蹭到侧壁，打算单边给个0.5mm的避空，那么双边避空距离就是1mm，用20-10-1=9，因此刀杆直径取值9mm。 #刀刃长度： 因为槽高10mm，如果刀刃高10mm切一刀就可以了，但如果你要切2刀，可以将刀刃设置成6mm，如果要切3刀，则可以给4mm刀刃长。 ``` 指定槽几何体 ``` 过程工件：使用3D（默认） 底层/顶层余量：0.3（T型槽的上下余量均留0.3mm） 侧壁余量：0.3（T型槽的侧壁余量0.3mm） 选择对象：选择T型槽 ``` 切削层 ``` #正常情况下参数默认即可 此层主要设置加工顺铣（先加工哪里再加工哪里），以及每刀切削深度（系统会根据你的刀刃长度计算出需要几刀才能把槽加工完，例如槽高10mm，刀刃长4mm，那么系统就会将每刀切削深度设为刀路数，刀路数设为3） ``` 步距 ``` 槽的宽度总共要切多少刀完成加工，默认切1刀，例如槽宽5mm，我们将刀路数设为5，那么1刀就切1mm ```
