# 2D线框平面轮廓铣处理器

## 外R角倒角示例

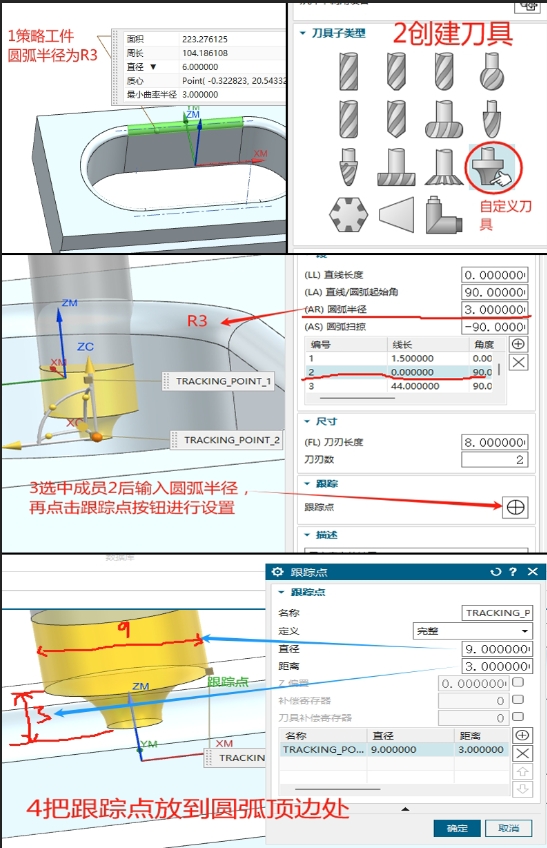

1创建外R倒角刀

```
创建刀具--自定义刀具(MILL_USER_DEFINED)--确定
1选中列表成员编号2
2在AR圆弧半径文本框中输入要倒圆角的圆弧半径，例如3mm
3点击跟踪点按钮进行如下设置
（1）默认有2个跟踪点，删掉一个跟踪点，只保留一个跟踪点
（2）使用策略工具策略刀具底部和顶部的高度值例如3，已经顶部刀杆的直径例如9
（3）在直径文本框中输入9，在距离文本框中输入3
（4）确定
```

![](http://img.tangyingjie.com/20250617150011.jpg)

2创建工序

```
创建工序--2D线框平面轮廓铣处理器--刀具选择“外R角倒角刀”--确定

指定部件边界：
选择方法：曲线
边界类型：封闭
刀具侧：内侧
选择曲线：选择圆弧角顶面最外侧曲线

```

## 正反倒角示例

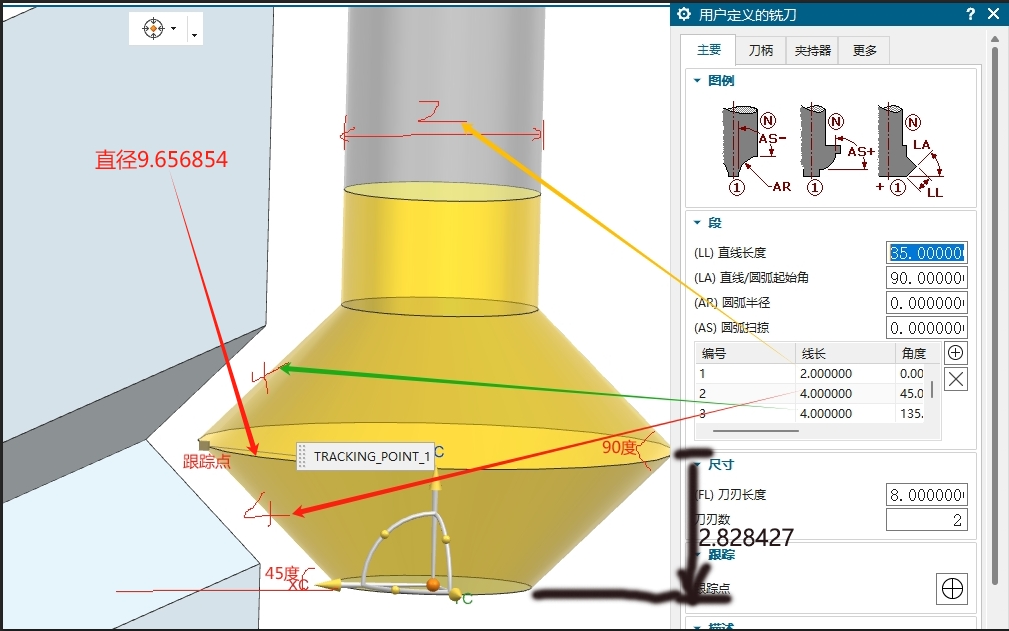

1创建正反倒角刀

![](http://img.tangyingjie.com/20250617162954.jpg)

```
创建刀具--自定义刀具(MILL_USER_DEFINED)--确定
1删除所有成员
2直线长度输入2（刀杆直径）
3点添加按钮，直线长度输入4（此值要大于槽的边长3.2），起始角45度
4点添加按钮，直线长度输入4（此值要大于槽的边长3.2），起始角45+90度
5点添加按钮，直线长度输入35（刀杆长度），起始角输入90度（刀杆角度）
6点击跟踪点，默认跟踪点2条，删除一条，然后直径输入9.656854（测量刀具中间切削刃的直径），距离输入2.828427（测量刀具底部到中间切削刃的垂直距离）

```

2创建工序

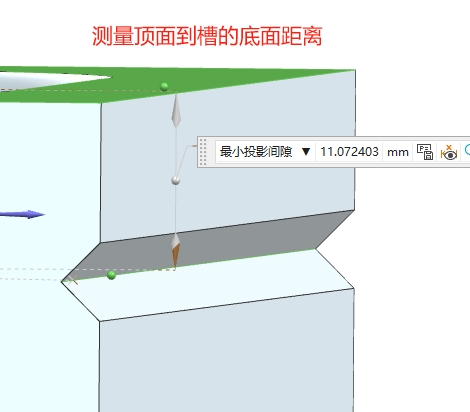

部件顶面到槽线的距离是11.072403mm

| ![](http://img.tangyingjie.com/20250617164022.jpg) | ![](http://img.tangyingjie.com/20250617163705.jpg) |
| -------------------------------------------------- | -------------------------------------------------- |

```
创建工序--2D线框平面轮廓铣处理器--刀具选择“正反倒角刀”--确定

#指定部件边界
选择方法：曲线
边界类型：开放
刀具侧：右侧
选择曲线：选择槽底线
平面：指定

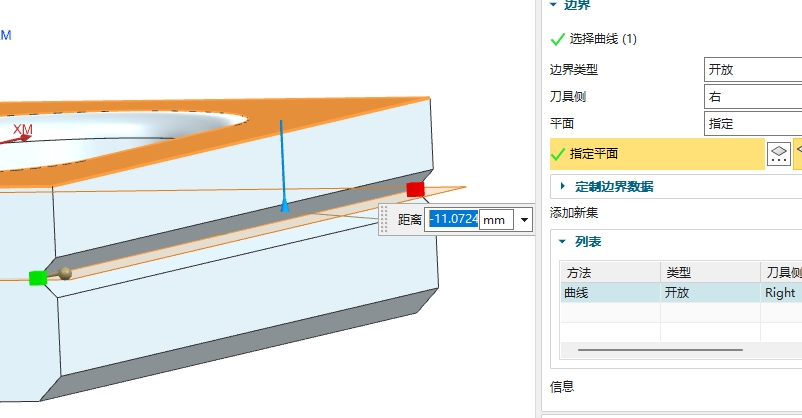

指定平面：选择工件顶面后距离输入-11.072403mm
```

## 燕尾倒角刀示例

| ![](http://img.tangyingjie.com/20250618085648.jpg) | ![](http://img.tangyingjie.com/20250618084305.jpg) |
| -------------------------------------------------- | -------------------------------------------------- |

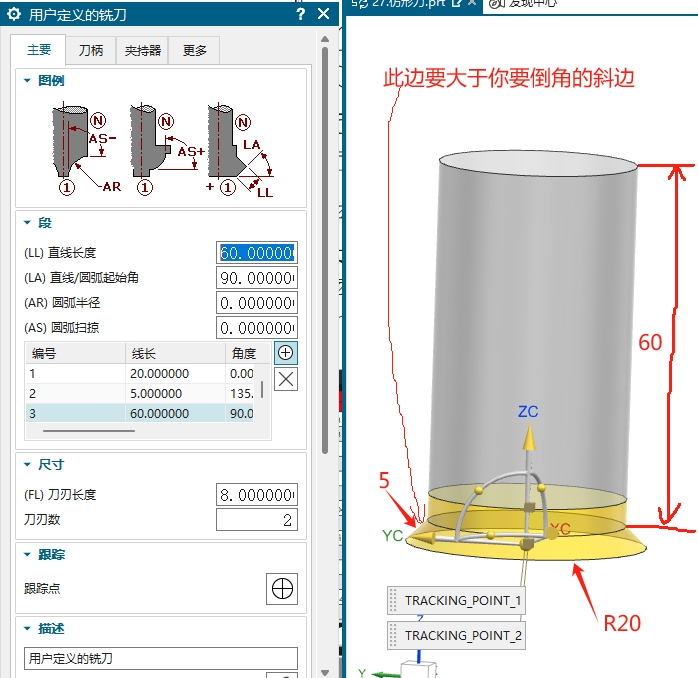

1创建燕尾倒角刀

```
创建刀具--自定义刀具--确定
1删除列表中所有成员
2直线输入20（表示刀具底部半径R20），角度0（表示从0度开始，即底面是一个平面）
3直线输入5（此值是刀具刀刃大的长度，要大于部件斜边的长度，否则没办法倒角），角度输入135度
4直线输入60（刀杆长60），角度输入90度

#设置跟踪点
点击跟踪点按钮--删除一个跟踪点保留一个跟踪点
直径：40
距离：0

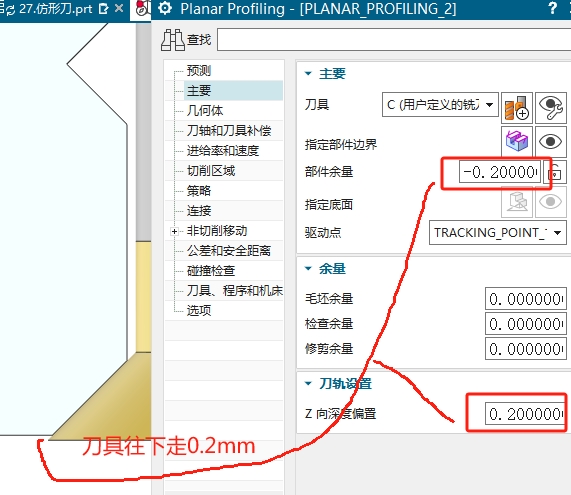

#刀具下探0.2mm设置
z向深度偏置：0.2（刀具往下走一点）
部件余量：-0.2（如果呀往下走刀，要和z向深度偏置配合使用）

```

2创建工序

```
创建工序--2D线框平面轮廓铣处理器--刀具选择“燕尾倒角刀”--确定

#指定部件边界
选择方法：曲线
边界类型：开放
刀具侧：右侧
平面：指定
指定平面：选择部件底面
选择曲线：选择要倒角的底部斜边

```
