平面铣策略的异常处理

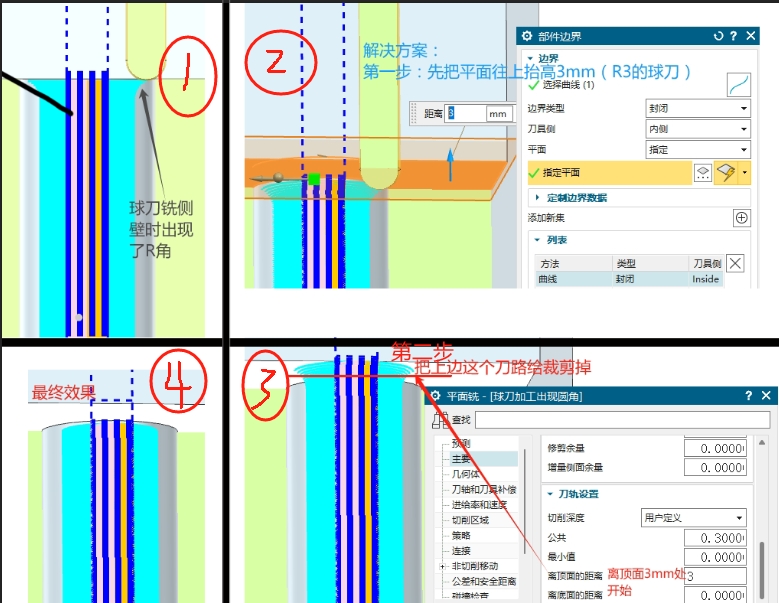

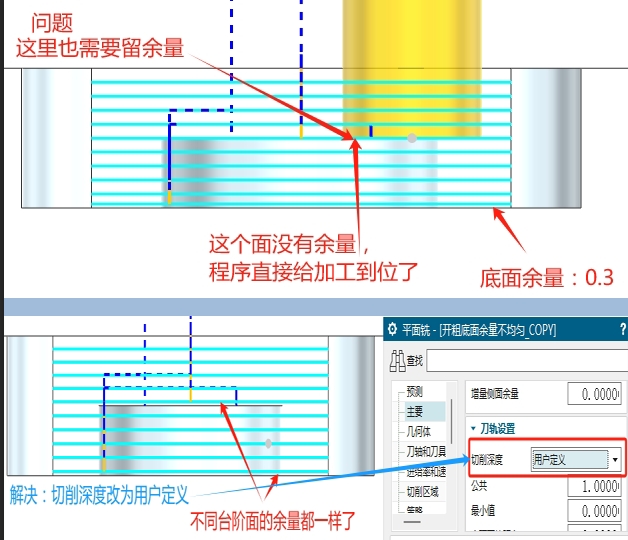

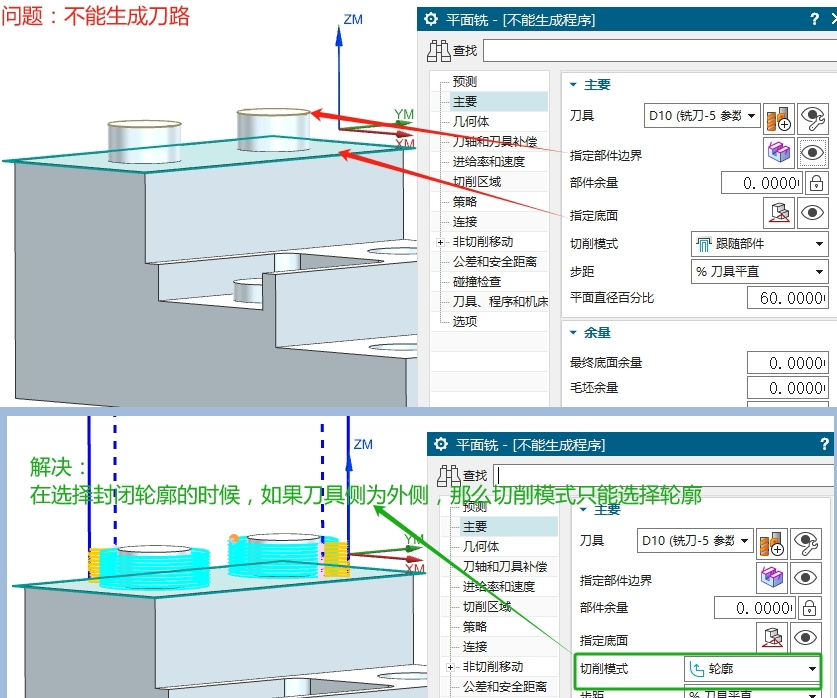

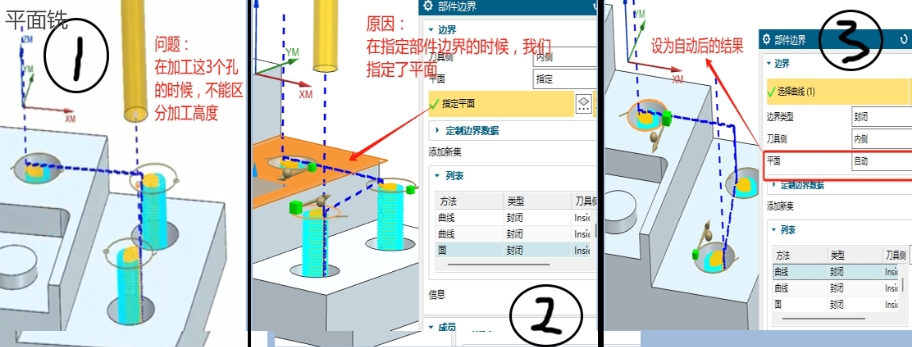

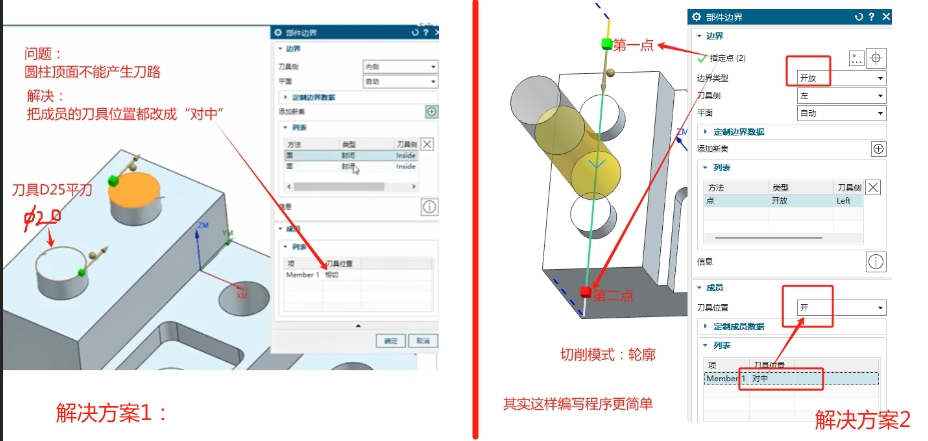

# 平面铣策略的异常处理 ## 1不能生成程序 在选择封闭轮廓的时候，如果刀具侧为外侧，那么切削模式只能选择轮廓 |  | | -------------------------------------------------- | ## 2不能区分加工高度 平面铣加工多个台阶时，如果高度无法正确识别，那是因为你在选择部件边界的时候指定了平面，将列表内每个成员的平面选为自动就可以了。 |  | | -------------------------------------------------- | ## 3球刀切削侧壁时出现R角 思路：抬高上平面，然后把多余的刀路给削掉。 1指定部件边界里，指定平面往上抬一个球刀R角的距离（解决顶边棱角被铣成R角） 2在主要模块里把刀轨设置里的切削深度改为用户定义，“高顶面距离”改为球刀R角的距离（把上面的刀路削掉） |  | | -------------------------------------------------- | ## 4开粗底面余量不均匀 使用平面铣加工不同台阶的时候，默认余量只对最后一个台阶生效，解决办法：把切削深度改为用户定义即可。 |  | | -------------------------------------------------- | ## 5加工平面时刀轨出现异常 刀具D25,圆柱顶面直径20，我想光一刀，但是不产生刀路，原因是刀具进不去，你只需要把部件边界里的刀具位置改为“对中”就可以了。 |  | | -------------------------------------------------- |
