产品翻面编程方法

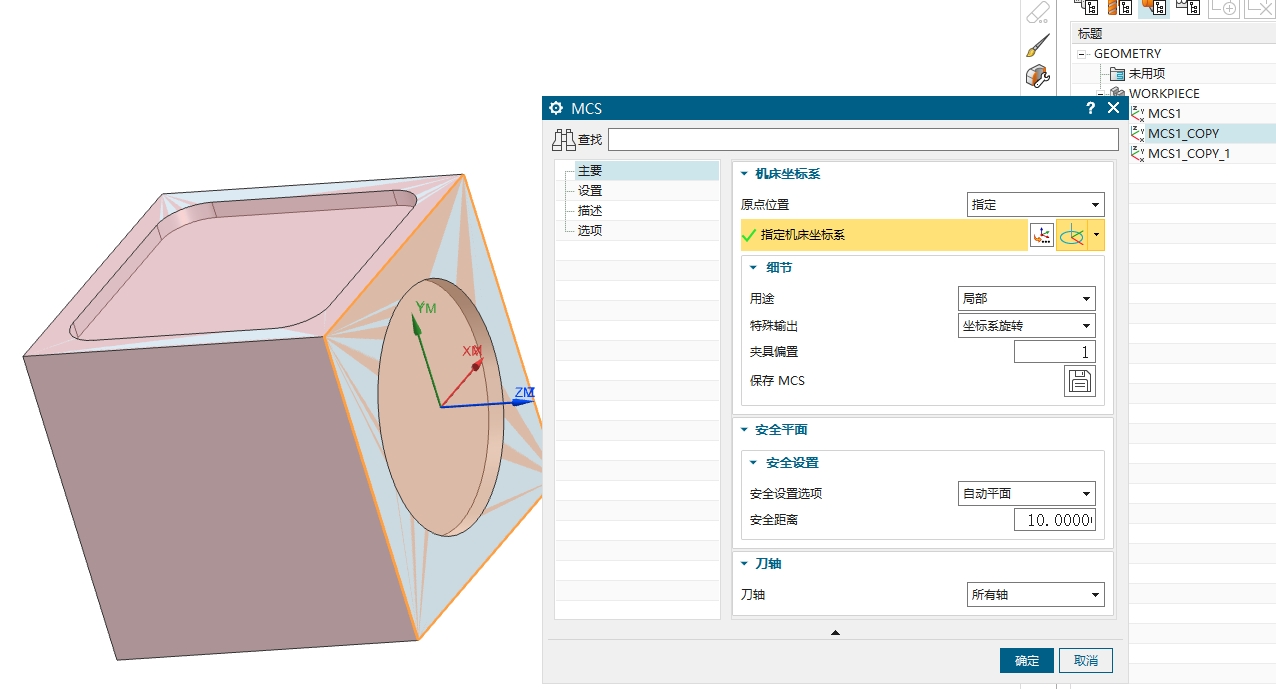

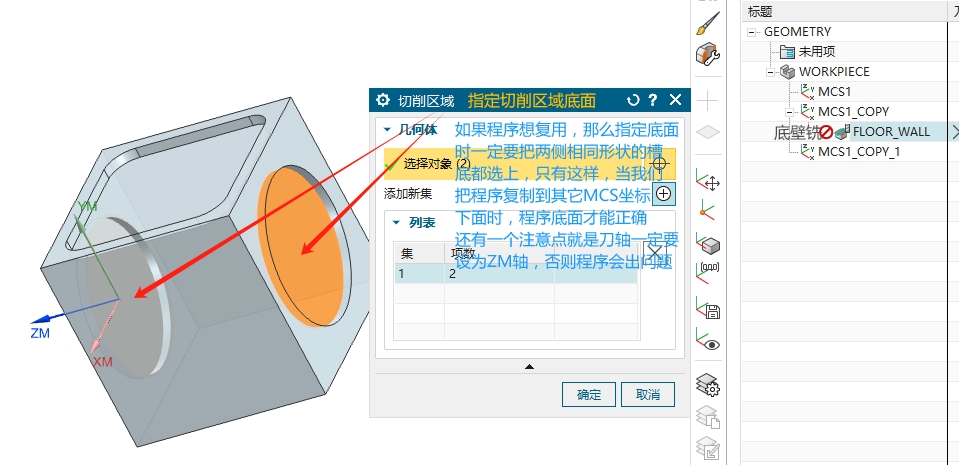

# 产品翻面编程方法  MCS设置 一个MCS和一个WORKPIECE为一组，创建多个MCS，或者不同MCS共用一个WORKPIECE | 结构：<br/> WORKPIECE<br/> MCS_正面<br/> MCS_侧面1<br/> MCS_侧面2<br/>操作：<br/> 双击WORKPIECE:指定部件为工件，指定毛坯为包容块<br/> 双击MCS_正面：对象的坐标--选择正面--确定<br/> 双击MCS_侧面1：对象的坐标--选择侧面1--确定<br/> 双击MCS_侧面2：对象的坐标--选择侧面2--确定 | | | ------------------------------------------------------------ | ---- | 创建正面工序 ``` 右键“MCS_正面”--插入工序--底壁铣--刀具D10--确定 #主要 指定切削区域底面：选择正面上的槽底 每刀切深：1mm ``` 创建侧面1工序 ``` 右键“MCS_正面”--插入工序--底壁铣--刀具D10--确定 #主要 指定切削区域底面：选择侧面1上的槽底和侧面2上的槽底（因为两面的形状一样，我们打算共用程序，所以这里要把两侧的底面都选上）【注意点1】 每刀切深：1mm #刀轴和刀具补偿 刀轴--轴：+ZM轴【注意点2】 ``` 创建侧面2工序 ``` 复制侧面1工序内部粘贴至“MCS_侧面2”坐标下--直接生辰过刀路 ``` 后处理注意： 后处理时需要单个单个的后处理，如果整体后处理会导致程序出错。 # 共用程序时注意事项 如果要共用程序，那么在选择切削区域的时候一定都要选上，并且轴一定要设为+ZM轴，否则在你复用程序的时候会出错。
