外轮廓加工+刀补用法

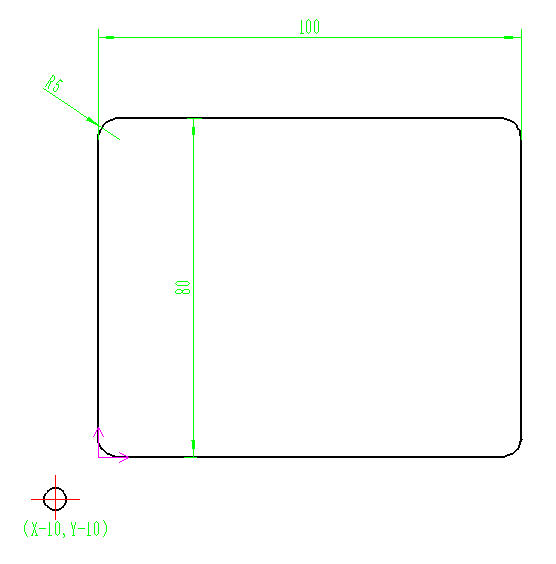

刀补参数设置： 刀补值D代码需对应实际刀具半径，如Φ10铣刀半径补偿值设为5mm；磨损后可直接修改D值（如磨耗0.02mm则改为4.98mm） 原理： 顺铣：加工外轮廓时刀具位于工件的左侧，应该用左补偿G41（内轮廓时刀具在工件右侧所以用G42） 外轮廓加工示例 | 【开头】<br/>G90 G94 G17<br/>T01 M06<br/>S2000 M03<br/>G00 X-10 Y-10 Z5<br/>【建立刀补】<br/>G01 Z-3 F200 #下切至加工深度<br/>G41 G01 X5 Y0 D01 F100 #在插补运动中建立刀具左补偿<br/>【加工轮廓】<br/>G02 X0 Y5 R5<br/>G01 Y75<br/>G02 X5 Y80 R5<br/>G01 X95 <br/>G02 X100 Y75 R5<br/>G01 Y5<br/>G02 X75 Y0 R5<br/>G01 X5 <br/>【结束】<br/>G40 G01 X-10 Y-10 F200 #取消刀补返回安全点<br/>G00 Z5 #抬刀<br/>M30 |  | | ------------------------------------------------------------ | ----------------------------------------------------- |
