刀具长度补偿值的设置和调用

刀补补偿：
G10 L1 P1 R40 #修改参数，设置1号刀具偏移值，寄存器编号是1，半径补偿值是40

| G90 G10 L12 P12 R6 | 在程序初始化阶段，将12号刀具的长度补偿值写入系统寄存器，相当于告诉系统："12号刀的实际长度比标准刀长6mm |
| ------------------ | ------------------------------------------------------------ |
| G43 H12 Z50 | 在加工执行阶段，激活12号刀的长度补偿，并移动至Z50位置，系统动作：读取H12寄存器中的补偿值（6mm），将刀具实际移动到 Z50 + 6 = Z56 的位置。 若省略 G10 L12 直接使用 G43 H12，系统会调用H12寄存器中存储的旧值 |
| | 解析： G10:刀具补偿设置指令，用于设置刀具相关补偿参数 L12:刀具长度补偿设置，通常L12表示刀具长度补偿，不同系统可能有差异 P12:刀具号，通常每把刀具独立对应P参数，如T05对应的就是P05 R6:为T12刀具设置的补偿值 |

以下是一个完整的加工程序示例，展示 **`G10L12` 参数设置**与 **`G43` 补偿调用**的配合流程。

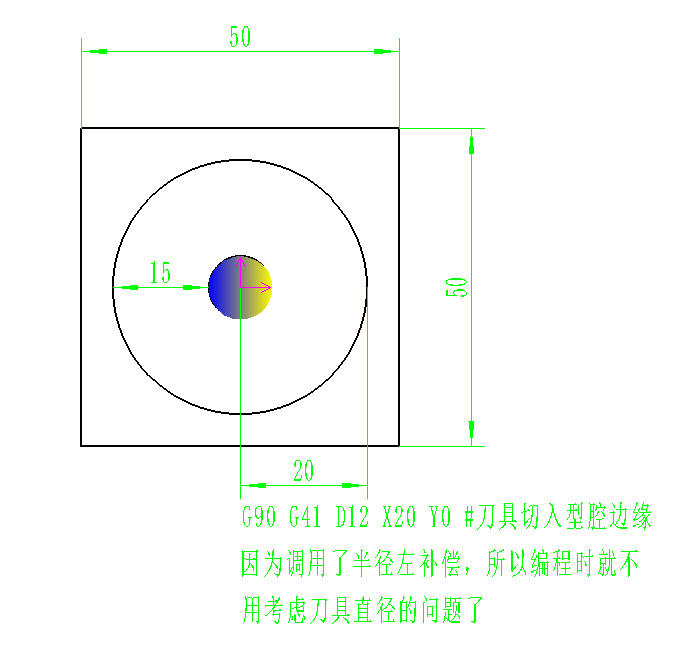

在 **50×50×10的立方体工件中心**铣削一个 **Ø40×5mm 的圆形型腔**，刀具为 **Ø10 平底铣刀（T12）**：

| 【---初始化---】 G17 G21 G40 G49 G90 T12 M06 G90 G10 L12 P12 R6 #设置12号刀具的长度补偿值是6mm G54 G90 G00 X0 Y0 #快速定位至工件中心 M03 S4000 G43 H12 Z50 #调用12号刀具的长度补偿，z轴抬至安全高度 【---开始加工---】 Z2 G01 Z-1. F800 #往下切1mm G91 G01 Z-1. F1500 #再往下切1mm G90 G41 D12 X20 Y0 #半径左补偿，切入型腔边缘 G03 I-20 J0 #走一圈圆弧 G01 G40 X0 Y0 #取消补偿，返回中心 G00 Z50 M05 G91 G28 Z0 M30 解析： G10:刀具补偿设置指令，用于设置刀具相关补偿参数 L12:刀具长度补偿设置，通常L12表示刀具长度补偿，不同系统可能有差异 P12:刀具号，通常每把刀具独立对应P参数，如T05对应的就是P05 R6:为T12刀具设置的补偿值 G90 G10 L12 P12 R6：在程序初始化阶段，将12号刀具的长度补偿值写入系统寄存器，相当于告诉系统："12号刀的实际长度比标准刀长6mm G43 H12 Z50：在加工执行阶段，激活12号刀的长度补偿，并移动至Z50位置，系统动作：读取H12寄存器中的补偿值（6mm），将刀具实际移动到 Z50 + 6 = Z56 的位置。 若省略 G10 L12 直接使用 G43 H12，系统会调用H12寄存器中存储的旧值 | ![](http://img.tangyingjie.com/20251014114946596.jpg) |
| ------------------------------------------------------------ | ----------------------------------------------------- |

**长度补偿功能G43**
```
#H1：刀具长度补偿值设为20
#H2：刀具长度补偿值设为30
G90 G43 H1 Z100; #Z轴移动至120
G90 G43 H2 Z100; #Z轴移动至130
```

举示例说明

ZD10钻头的钻头尖长4mm，钻通孔时，我们需要往下多钻4mm才能钻通，因为我们编程的假想z原点是钻头尖，如果我们在刀具补偿寄存器里将H1设为4，那么这个通孔就会直接被钻通（例如孔深5mm+钻头尖4mm=实际钻孔距离9mm，虽然我们编程时写的是z-5，但实际走刀距离是z-9）

刀具长度补偿G43设定后，对于G91增量方式的z轴移动没有影响，但对于G90绝对方式的移动将直接影响。
