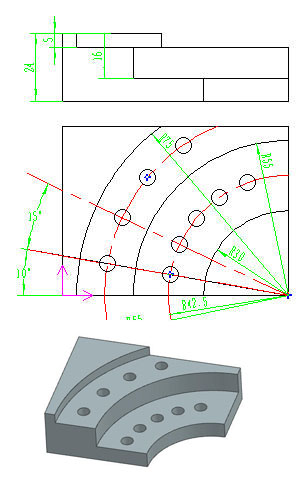

二十四、多圆弧台阶模块零件

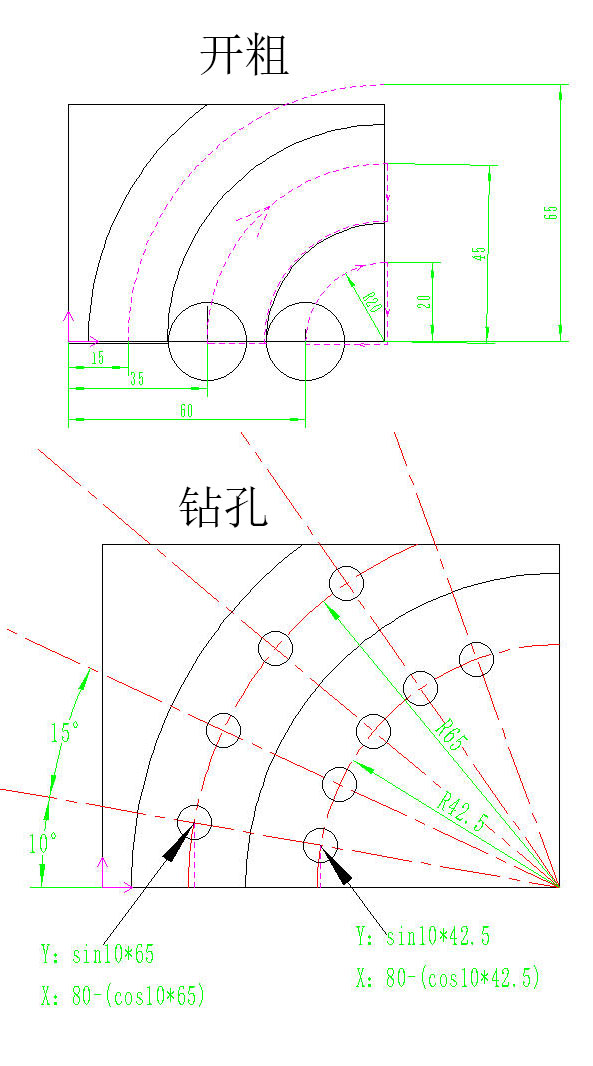

二十四、多圆弧台阶模块零件 | #主程序<br/>O0001<br/>G17 G54 G94 G21 G40 G49 G80<br/>T01 M06<br/>G0 X60 Y0 M03 S2000<br/>G43 H01 Z50<br/>#开粗<br/>M98 P0051<br/>M98 P0052<br/>M98 P0053<br/>G0 Z100<br/>T02 M06 #换钻头<br/>M03 S800<br/>G0 Z50<br/>#第一排孔<br/>M98 P0054 #钻第一个孔<br/>G68 X80 Y0 R-15 #旋转15度钻孔<br/>M98 P0054<br/>G69<br/>G68 X80 Y0 R-30 #旋转30度钻孔<br/>M98 P0054<br/>G69<br/>G68 X80 Y0 R-45 #旋转45度钻孔<br/>M98 P0054<br/>G69<br/>G68 X80 Y0 R-60 #旋转60度钻孔<br/>M98 P0054<br/>G69<br/>G0 Z50 #抬刀<br/><br/>#第二排孔<br/>M98 P0055 #钻第一个孔<br/>G68 X80 Y0 R-15 #旋转15度钻孔<br/>M98 P0055<br/>G69<br/>G68 X80 Y0 R-30 #旋转30度钻孔<br/>M98 P0055<br/>G69<br/>G68 X80 Y0 R-45 #旋转45度钻孔<br/>M98 P0055<br/>G69<br/>#结束<br/>G91 G28 Z0<br/>G90 G28 X0 Y0<br/>M05<br/>M30 | #第一个开粗子程序<br/>O0051<br/>G0 Z5<br/>G01 Z-3 F80<br/>M98 P6001<br/>G01 Z-6 F80<br/>M98 P6001<br/>G01 Z-9 F80<br/>M98 P6001<br/>G01 Z-12 F80<br/>M98 P6001<br/>G01 Z-15 F80<br/>M98 P6001<br/>G01 Z-18 F80<br/>M98 P6001<br/>G01 Z-21 F80<br/>M98 P6001<br/>G01 Z-23.5 F80<br/>M98 P6001<br/>G0 Z50<br/>M99<br/><br/><br/><br/>O0061<br/>G02 X80 Y20 R20 F300<br/>G01 Y0<br/>X60<br/>M99 | #第二个开粗子程序<br/>O0052<br/>G0 X35 Y0<br/>G01 Z-3 F80<br/>M98 P0062<br/>G01 Z-6 F80<br/>M98 P0062<br/>G01 Z-9 F80<br/>M98 P0062<br/>G01 Z-12 F80<br/>M98 P0062<br/>G01 Z-14 F80<br/>M98 P0062<br/>G01 Z-16 F80<br/>M98 P0062<br/>G0 Z50<br/>M99<br/><br/><br/><br/>O0062<br/>G02 X80 Y45 R45 F300<br/>G01 Y30<br/>G03 X50 Y0 R30<br/>G01 X35<br/>M99<BR/> | #第三个开粗子程序<br/>O0053<br/>G0 X15 Y0<br/>G01 Z-3 F80<br/>G02 X80 Y65 R65 F300<br/>G01 Z-5 F80<br/>G03 X15 Y0 R65 F300<br/>G0 Z50<br/>M99<br/><br/><br/><br/><br/><br/><br/>#钻第一排第一个孔子程序<br/>O0054<br/>G0 X[80-(COS10*42.5)] Y[SIN10*42.5]<br/>Z-11 #快速下刀<br/>G01 Z-26 F30<br/>Z-11 F300 #抬刀<br/>M99<br/><br/>#钻第二排第一个孔子程序<br/>O0055<br/>G0 X[80-(COS10*65)] Y[SIN10*65]<br/>Z-2 #快速下刀<br/>G01 Z-26 F30<br/>Z-2 F300 #抬刀<br/>M99 | | ------------------------------------------------------------ | ------------------------------------------------------------ | ------------------------------------------------------------ | ------------------------------------------------------------ | |  |  | | | | | | | | | | | | |
